Ushbu qo'llanmada oqim o'lchagichni haqiqiy zavodlarda va haqiqiy quvurlarda qanday kalibrlash kerakligi tushuntiriladi: vaziyatga mos keladigan usulni tanlash, takrorlanadigan protsedurani bajarish, xatoni hisoblash, himoya qilish mumkin bo'lgan tolerantlikni o'rnatish va auditda saqlanadigan yozuvlarni saqlash. Bu yordam beradigan joyda, biz toza kalibrlashni chalg'ituvchidan ajratib turadigan kichik tafsilotlarni - dala eslatmalarini qo'shdik.
Oqim o'lchagichni kalibrlash aslida nimani anglatadi
Oqim o'lchagichni kalibrlash - bu hisoblagichning ish diapazonida qanchalik to'g'ri o'lchashini bilish uchun ishonchli mos yozuvlar standarti bilan taqqoslash jarayoni. Bu taqqoslash, agar havola tekshirilayotgan hisoblagichga qaraganda ishonchliroq bo'lsa, nimani anglatadi -, biz quyida qaytamiz.
Zavod zaminida uchta so'z bir-birining o'rnida ishlatiladi, ammo ular turli harakatlarni tasvirlaydi:
- Tekshirishchekdir: hisoblagich hali ham ruxsat etilgan bardoshlik chegarasiga tushadimi? Hech narsa o'zgarmadi.
- Kalibrlashhisoblagichning o'tishi yoki muvaffaqiyatsizligi qayd etilgan, mos yozuvlar standartiga nisbatan hujjatlashtirilgan taqqoslashdir.
- Sozlashhisoblagich koeffitsientini, K-faktorni, chiqish masshtabini yoki transmitter sozlamalarini o'zgartirmoqda, shunda o'qish mos yozuvlar qatoriga to'g'ri keladi.
Amalda, ko'plab jamoalar birinchi navbatda tekshiradi va faqat hisoblagich ishlamay qolsa, sozlaydi - ketma-ketlikni biz o'rtasidagi farq haqidagi eslatmada batafsil yoritamiz.kalibrlash, tekshirish va tasdiqlash. Uchalasini ham bir qadam sifatida ko'rib chiqish chalkash yozuvlarning keng tarqalgan manbai hisoblanadi.
Oqim o'lchagichni qachon kalibrlash kerak?
Har bir metrga bitta interval mos kelmaydi. To'g'ri jadval hisoblagich turiga, jarayon xavfiga, sizga kerak bo'lgan aniqlikka, suyuqlik holatiga, me'yoriy talablarga va ushbu tegning drift tarixiga bog'liq.
Quyidagi hollarda - sozlang yoki kamida - tasdiqlang:
- O'qishlar endi jarayon nima qilishi kerakligiga mos kelmaydi
- Mahsulot sifati yoki partiyalash natijalari bir-biriga mos kelmaydi
- Materiallardan foydalanish jarayoni tushuntirishsiz o'zgaradi
- Hisoblagich hozirgina o'rnatildi, ko'chirildi yoki ta'mirlandi
- Suyuqlik, harorat, bosim yoki ish diapazoni o'zgargan
- Hisoblagich tebranish, korroziya, cho'kindi yoki mexanik eskirishni ko'rgan
- Oldingi qaydlar driftning vaqt o'tishi bilan o'sib borayotganini ko'rsatadi
- Hisoblagich muhim xavfsizlik, sifat yoki hisob-kitob rolida o'tiradi
Muhim bo'lmagan{0}}xizmatlar uchun to'liq kalibrlashlar o'rtasida vaqti-vaqti bilan tekshirish etarli bo'ladi. Xavfsizlik, mahsulot sifati yoki hisob-kitob bilan bog'liq hisoblagichlar uchun hujjatlashtirilgan kalibrlash dasturi xavfsizroq tanlovdir. Bitta ogohlantirish: "kalibrlash oralig'ini belgilash" "raqamni tanlash" bilan bir xil emas. Himoyalash mumkin bo'lgan oraliq jarayon xavfi, o'tmishdagi natijalar va ishlab chiqaruvchining tavsiyasi - odatlardan emas.
Oqim o'lchagichni kalibrlash usulini qanday tanlash mumkin
Kalibrlashning eng yaxshi usuli uchta amaliy savolga to'g'ri keladi: natija qanchalik aniq bo'lishi kerak, hisoblagichni chiziqdan olib tashlash mumkinmi va jarayonni to'xtatish mumkinmi. Quyidagi to'rtta yondashuv bu savollarga boshqacha javob beradi.
Nam kalibrlash
Nam kalibrlash o'lchagichni haqiqiy suyuqlik yoki gaz oqimi bilan sinovdan o'tkazadi, uni gravimetrik (tortish{0}}tank) tizimi, volumetrik prover yoki kalibrlangan oqim standarti kabi ma'lum mos yozuvlar bilan solishtiradi. Hisoblagichni haqiqiy oqim sharoitida ishlatganligi sababli, bu odatda aniqlik muhim bo'lgan eng mazmunli usuldir. Savdo{3}}xarajat va buzilishdir: bu ko'pincha hisoblagichni olib tashlash yoki uni kalibrlash moslamasiga yuborishni anglatadi.
Asosiy hisoblagich kalibrlash
Asosiy hisoblagichni kalibrlash yuqori{0}}aniqlikdagi mos yozuvlar o'lchagichni sinovdan o'tayotgan hisoblagich bilan ketma-ket joylashtiradi, shuning uchun ikkalasidan bir xil oqim o'tadi va ko'rsatkichlar taqqoslanadi. Bu saytda amaliy va ishlamay qolish vaqtini cheklaydi, lekin natija faqat master hisoblagichning aniqligi, holati, o'rnatilishi va kuzatilishi kabi yaxshi bo'ladi. Biz buni qo'llanmamizda ko'rib chiqamizoqim o'lchagichni asosiy hisoblagichga nisbatan kalibrlash.
Quruq kalibrlash va elektron tekshirish
Quruq kalibrlash hech qanday oqimsiz elektronikani, signal chiqishini, transmitter masshtabini va simulyatsiya qilingan javobni tekshiradi. Bu transmitterdagi nosozliklarni bartaraf etish uchun tez va chinakam foydalidir, lekin sensor elementi, quvur holati yoki oqim profilining to'g'riligini isbotlay olmaydi.Dala eslatmasi:hisoblagich quruq sinovdan o‘tishi mumkin va hali ham xizmatda yomon ishlamay qolishi mumkin, shuning uchun quruq kalibrlashni aniqlik muhim bo‘lsa, oqim kalibrlash uchun stend emas,-elektronika tekshiruvi sifatida qabul qiling.
Dala kalibrlash va laboratoriya kalibrlash
Dala kalibrlash hisoblagichni u yashaydigan joyni tekshiradi, real jarayon sharoitida - demontaj qilib bo'lmaydigan yirik quvurlar, kommunal xizmatlar va liniyalar uchun to'g'ri chaqiruv. Laboratoriya kalibrlashi nazoratni kuchaytiradi, noaniqlikni kamaytiradi va rasmiy hujjatlarni taqdim etadi, bu esa odatda muhim sifat, xavfsizlik va saqlash{2}}oʻtkazish ilovalariga kerak boʻladi. Ular turli savollarga javob berishadi: laboratoriya sizga hisoblagichning ideal sharoitlarda qanday ishlashini aytadi, maydon o'rnatilganidek qanday ishlashini aytadi. Ikkalasi ham avtomatik ravishda "yaxshiroq" emas.

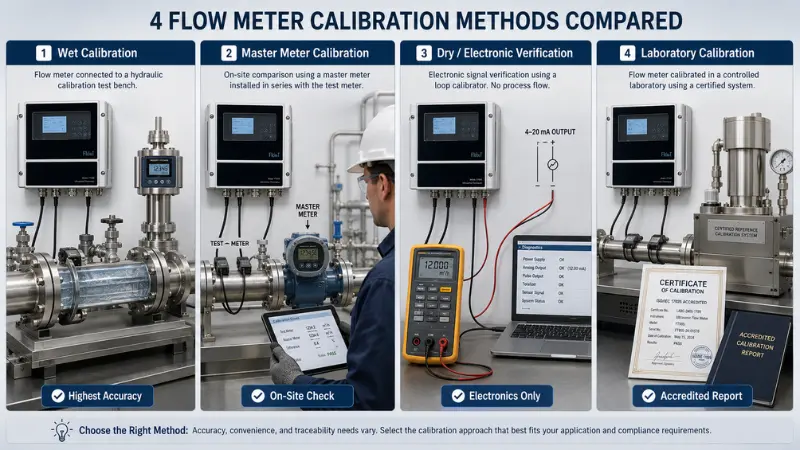

Qaysi kalibrlash usulidan foydalanish kerak?
Ushbu jadval to'rtta usulning odatda qaror qabul qilishiga turtki bo'lgan omillar bo'yicha qanday solishtirishini umumlashtiradi.
| Usul | uchun eng mos | Asosiy kuch | Asosiy cheklov | Ishdan chiqish vaqti | Aniqlik |
|---|---|---|---|---|---|
| Nam kalibrlash | Kritik aniqlik; yangi yoki ta'mirlangan hisoblagichlar | Hisoblagichni haqiqiy oqim ostida sinovdan o'tkazadi | Olib tashlash yoki kalibrlash moslamasini talab qilishi mumkin | Yuqori | Eng yuqori |
| Asosiy hisoblagich | Cheklangan to'xtab turish vaqti bilan-saytda tekshiruvlar | Seriyadagi ma'lum o'lchagich bilan solishtiradi | To'liq asosiy hisoblagich holatiga bog'liq | Pastdan o'rtagacha | Yuqori |
| Quruq / elektron | Transmitter va signal muammolarini bartaraf etish | Tez, oqim kerak emas | Sensor yoki oqim profilini sinab ko'rmaydi | Past | Cheklangan |
| Laboratoriya | Qattiq bag'rikenglik, vasiylikni o'tkazish, nizolar | Nazorat qilinadigan sharoitlar, past noaniqlik, rasmiy hisobot | Hisoblagich olib tashlanishi va jo'natilishi kerak | Eng yuqori | Eng yuqori |
Kalibrlashdan oldin nima kerak
Shoshilinch sozlash kalibrlashning eng keng tarqalgan sabablaridan biri bo'lib, u hisoblagichdagi nosozlik kabi ko'rinadi, lekin unday emas. Ishni boshlashdan oldin, hisoblagichni, jarayonni, ma'lumotnomani va hujjatlarni to'plang.
- Oqim o'lchagich qo'llanmasi va ma'lumotlar varag'i
- Oldingi kalibrlash yozuvlari
- Hisoblagich yorlig'i raqami, seriya raqami, o'lchami va diapazoni
- Suyuqlik ma'lumotlarini qayta ishlash
- Oddiy ish oqimi diapazoni
- Kerakli tolerantlik yoki qabul qilish mezonlari
- Yaroqli kalibrlash sertifikatiga ega mos yozuvlar standarti yoki asosiy hisoblagich
- Ma'lumotlarni yozish varag'i yoki raqamli logger
- To'g'ri armatura, shlanglar, qistirmalari va adapterlar
- Kerakli shaxsiy himoya vositalari va blokirovka/tagout tartibi
- Barqaror quvvat manbai va signalni o'lchash asboblari
- Agar kompensatsiya zarur bo'lsa, harorat va bosimni o'lchash
Keyin o'rnatishni tekshiring. Tirsaklar, klapanlar, nasoslar yoki reduktorlarga juda yaqin o'rnatilgan hisoblagich buzilgan oqim profilini ko'radi va qanchalik yaxshi bo'lishidan qat'i nazar, yomon o'qiydi. ni tasdiqlangyuqoriga va quyi oqimga tekis-truba talablaribitta nuqtani o'qishdan oldin.
Oqim o'lchagichni kalibrlash tartibi: bosqichma-bosqich
Tafsilotlar hisoblagich turi va usuli bo'yicha farqlanadi, ammo bu ramka ko'pchilik sanoat ishlari uchun amal qiladi. Agar siz clipboard uchun siqilgan versiyani istasangiz, bizningoqim o'lchagichlarni kalibrlash bo'yicha eng yaxshi amaliyotlarnazorat ro'yxati shaklida bir xil zaminni yoping.
1-qadam: Hisoblagich va ishlov berish shartlarini ko'rib chiqing
Hisoblagich turini, o'lchov oralig'ini, chiqish signalini, texnologik suyuqlikni, chiziq o'lchamini va normal ish sharoitlarini tasdiqlang. Keyin kalibrlash boshlanishidan oldin hisoblagichni tekshirib ko'ring: shikastlangan simlar, bo'shashgan topraklama, korroziya, qoplama yoki to'planish, suyuqlik oqimidagi havo pufakchalari, bloklangan impuls liniyalari, eskirgan harakatlanuvchi qismlar yoki noto'g'ri uzatuvchi diapazon sozlamalari.
Hali hech narsani sozlamang. Sizga keraksifatida-topildimaʼlumotlar - drift va qayta ishlash xavfini keyinroq tushunish uchun har qanday tuzatishdan oldin hisoblagich qanday bajarganligi -.

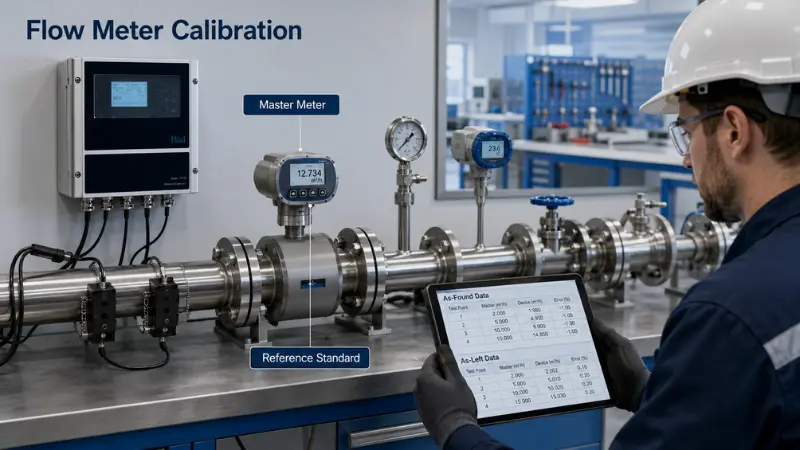

2-qadam: Referans standartini to'g'ri o'rnating
Asosiy hisoblagich, prover yoki mos yozuvlar standartini uning ko'rsatmalariga muvofiq o'rnating. Agar siz asosiy hisoblagichdan foydalanayotgan bo'lsangiz, uni sinov ostidagi hisoblagich bilan ketma-ket joylashtiring, shunda ikkala qurilma ham bir xil oqimni ko'radi. Oqim yo‘nalishiga, quvurlarning hizalanishiga, to‘liq trubka, to‘g‘ri{2}}o‘tkazish talablari, oqish, havo cho‘ntaklari, topraklama, harorat va bosim barqarorligiga e’tibor bering.
Yomon o'rnatilgan ma'lumotnoma mukammal yaxshi hisoblagichni buzilgan ko'rinishga olib keladi. Dala xizmatida ko'proq "muvaffaqiyatsiz" kalibrlashlar haqiqiy nuqsonli hisoblagichga qaraganda mos yozuvlar sozlamalari yoki jarayon shartlariga bog'liq.
3-qadam: Oqimni barqarorlashtirish
Oqim barqaror bo'lguncha tizimni ishga tushiring va valfni ochgandan yoki nasosni ishga tushirgandan so'ng darhol ko'rsatkichlarni olishdan saqlaning. Barqaror oqim tasodifiy xatolikni kamaytiradi. Agar oʻqish oʻzgaruvchan boʻlsa, ishonchli oʻrtachani olish uchun yetarlicha namunalarni yozib oling yoki davom etishdan oldin - yaxshiroq - nima uchun barqaror emasligini aniqlang.
4-qadam: Bir nechta oqim nuqtalarini sinab ko'ring
Agar dastur juda tor tarmoqli bo'ylab ishlamasa, bitta oqim tezligida kalibrlamang. Har bir nuqtada: oqim tezligini o'rnating, o'qishni barqarorlashtiring, mos yozuvlar ko'rsatkichini yozing, hisoblagich ko'rsatkichini yozib oling va takroriylikni tasdiqlash uchun takrorlang. Dastlabki o'qishlarni qayd qilingsifatida-topildima'lumotlar.
5-qadam: Xatoni hisoblang
Har bir nuqtada hisoblagich ko'rsatkichini mos yozuvlar bilan solishtiring. Oddiy xato formulasi:
Xato (%)=[(Meter koʻrsatkichi − Yoʻnaltiruvchi oʻqish) / Maʼlumotni oʻqish] × 100
Misol uchun, 100,0 L / min mos yozuvlar va 102,0 L / min hisoblagich ko'rsatkichi bilan xatolik [(102,0 - 100,0) / 100,0] × 100=2.0% ni tashkil qiladi. Hisoblagich o'sha paytda 2,0% yuqori ko'rsatkichni ko'rsatmoqda.
6-qadam: Hisoblagich koeffitsientini yoki K-faktorni sozlang
Agar hisoblagich tolerantlik chegarasidan tashqarida bo'lsa va sozlashga ruxsat berilsa, ishlab chiqaruvchining ko'rsatmalariga amal qilgan holda hisoblagich koeffitsientini, K-faktorni, transmitter masshtabini yoki chiqish konfiguratsiyasini yangilang. Taxmin qilishdan emas, kalibrlash ma'lumotlaridan foydalaning va tartibga solinadigan yoki muhim tizimlar o'zgartirishlar kiritish uchun malakali xodimlarni talab qilishi mumkinligini unutmang.
Agar xato diapazon bo'ylab mos kelmasa, bitta tuzatishni majburlamang. Oqim bilan o'zgarib turadigan xato odatda o'rnatish, mexanik, elektron yoki jarayon muammosiga ishora qiladi, uni sozlashning o'zi tuzatmaydi.
7-qadam: -Qayta sinovdan oʻtkazing va{2}}chap maʼlumotlar sifatida yozib oling
Moslashtirgandan so'ng, sinov nuqtalarini takrorlang va yakuniy ko'rsatkichlarni yozib olingchapda-ma'lumotlar. As-chapdagi yozuv tuzatishning ishlaganligini tasdiqlaydi. Hisoblagich hali ham ishlamay qolsa, uni hujjatlashtiring va xizmatga qaytarishdan oldin tekshirib ko'ring.
Kalibrlash sinov nuqtalarini qanday tanlash mumkin?
"Past, o'rta va yuqori oqimda sinov" - bu yaxshi boshlanish nuqtasi, ammo u o'z-o'zidan etarlicha aniq emas. Ikki amaliy yondashuv yaxshi ishlaydi:
- Belgilangan diapazon foizlari- odatda 25%, 50%, 75% va 100% hisoblagich oraligʻini tashkil qiladi, bu esa nuqtalarni bir tekis taqsimlaydi va chiziqli boʻlmagan-koʻrinadi.
- Ishlash diapazoni-- Agar hisoblagich odatda diapazonning 30% va 70% oralig'ida ishlayotgan bo'lsa, jarayon hech qachon erisha olmaydigan to'liq miqyosli raqamlarni ta'qib qilishdan ko'ra, ushbu diapazon bo'ylab nuqtalarni jamlang.
-
Takroriylikni tasdiqlash uchun kamida asosiy fikrlarni takrorlang; ikkinchi o'tishda boshqacha javob beradigan hisoblagich o'rtacha yashiradigan muammoga ega. Sizga qancha ball kerakligi va qayerda ekanligi ham bunga bog'liqo'lchov aniqligiga ta'sir qiluvchi omillarma'lum texnologiya uchun.
Oqim o'lchagichni kalibrlash xatosini qanday hisoblash mumkin
Eng keng tarqalgan hisob - bu foiz xatosi:
Xato (%)=[(Koʻrsatilgan oqim − Yoʻnaltiruvchi oqim) / Yoʻnaltiruvchi oqim] × 100
Natijani tuzatish omili sifatida ham ifodalashingiz mumkin:
Tuzatish faktori=Yoʻnaltiruvchi oqim / Koʻrsatilgan oqim
Misol uchun, 100,0 L/daqiqaga nisbatan 98,0 L/min ko'rsatilgan oqim bilan, tuzatish koeffitsienti 100,0 / 98.0=1.0204. Hisoblagich past ko'rsatkichga ega va agar xato ruxsat etilgan tolerantlikdan oshib ketgan bo'lsa, uni tuzatish kerak. Tuzatishni oʻziga xos hisoblagich kutganidek qoʻllang: baʼzilari K-faktor, baʼzilari hisoblagich koeffitsienti, baʼzilari esa transmitter diapazoni yoki raqamli parametrlarni oʻzgartirishni talab qiladi.
Qabul qilinadigan oqim o'lchagichni kalibrlash xatosi nima?
Universal o'tish/qobiliyatsiz raqam yo'q. Qabul qilinadigan xato - tolerantlik - ilovangiz uchun eng qatʼiy boʻlganiga qarab belgilanadi:
- Jarayon talabi (ilova qancha xatoni o'zlashtirishi mumkin)
- Sizning sifat tizimingiz yoki mijoz shartnomangiz
- Hisoblagichning e'lon qilingan aniqlik spetsifikatsiyasi
- Normativ yoki qonuniy{0}}metrologiya cheklovlari
Tijorat va vasiylik{0}}oʻtkazmalari uchun bu oxirgi chegaralarni kelishib boʻlmaydi. Masalan, Qo'shma Shtatlarda savdoda qo'llaniladigan o'lchash asboblari -, shu jumladan suyuqlik-o'lchash asboblari va massa oqim o'lchagichlari - uchun toleranslar quyidagi qoidalarda belgilangan.NIST qo'llanma 44va shunga o'xshash huquqiy{0}}metrologiya qoidalari boshqa mamlakatlarda ham qo'llaniladi. Ma'lumotlar varaqasi ma'lum bir aniqlikni ko'rsatganligi sababli tolerantlikni tanlash keng tarqalgan xatodir; dastur broshyura emas, balki nima maqbulligini hal qiladi.
Bularning barchasiga bitta tamoyil asos bo'ladi: ma'lumotnoma sinovdan o'tkazilayotgan hisoblagichga qaraganda mazmunliroq aniqroq bo'lishi kerak. Keng qo'llaniladigan maqsad test noaniqlik nisbati taxminan 4:1 bo'lib, mos yozuvlar noaniqligi siz tekshirayotgan tolerantlikning taxminan chorak qismini tashkil qiladi.
Malumot standartlari, kuzatuvchanlik va noaniqlik
Kalibrlash natijasi faqat uning orqasidagi standart kabi ishonchli. Malumot standartini himoya qilish mumkin bo'lgan uchta narsa mavjud:
- Kuzatish imkoniyati- havolangizni milliy yoki xalqaro standart bilan bog‘laydigan uzluksiz taqqoslash zanjiri. Printsip hujjatda ko'rsatilganNIST metrologik kuzatuv siyosati.
- Yaroqli kalibrlash holati- ma'lumotnoma muddati o'tgan emas, balki o'zining{1}}sanaga ega sertifikatiga ega.
- Belgilangan noaniqlik- zanjirdagi har bir qadam ma'lum noaniqlikka ega va bu noaniqlik taqqoslashni mazmunli qilish uchun etarlicha kichik bo'lishi kerak.
Shuning uchun, rasmiy ish uchun, akkreditatsiyadan o'tgan laboratoriyalarISO/IEC 17025etalon hisoblanadi: akkreditatsiya laboratoriya usullari, jihozlari va kuzatilishi ishonchli ekanligining mustaqil dalilidir. Biroq, kuzatuvchanlik o'z-o'zidan - maqsadga muvofiqligini kafolatlamaydi, noaniqlik siz o'tkazayotgan o'lchovga mos kelishi kerak.

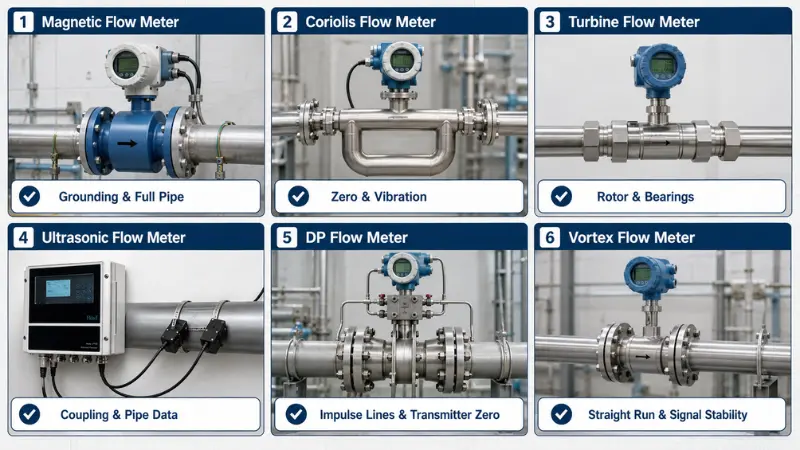

Oqim o'lchagich turi bo'yicha kalibrlash bo'yicha maslahatlar
Turli texnologiyalar turli yo'llar bilan muvaffaqiyatsizlikka uchraydi, shuning uchun yaxshi kalibrlash rejasi - hisoblagich turidan boshlanadi vanima uchunhar bir omil muhim, faqat tekshirish uchun emas.
Elektromagnit (magnit) oqim o'lchagichlar
Magnit o'lchagich o'tkazuvchan suyuqlik magnit maydon bo'ylab harakatlanayotganda hosil qiladigan kuchlanishni o'lchaydi, shuning uchun to'g'ri signal ishlab chiqarish uchun o'tkazuvchan suyuqlik va to'liq to'liq quvur kerak. Elektrodlardagi qoplama ularni izolyatsiya qiladi va o'qishni o'zgartiradi; noto'g'ri topraklama adashgan kuchlanish kichik o'lchov signalini botqoq qilishga imkon beradi; bo'sh yoki qisman to'la quvur o'lchovni butunlay buzadi. Kalibrlashdan oldin topraklama, elektrod va layner holatini va to'liq quvurni - tasdiqlang.elektromagnit oqim o'lchagich uchun topraklama nima uchun muhimmexanizmini tushuntiradi.
Coriolis oqim o'lchagichlari
Coriolis hisoblagichlari haqiqiy massa oqimini o'lchaydiOqib turgan suyuqlik tebranish trubkasida paydo bo'ladigan kichik burilishdan kelib chiqadi, bu ularni juda aniq qiladi, lekin ayni paytda tebranishni bezovta qiladigan har qanday narsaga sezgir. Tashqi tebranish, sensorga uzatiladigan quvur kuchlanishi va ikki fazali (suyuqlikdagi gaz--) oqimi signalni buzadi va noto'g'ri nol har bir ko'rsatkichni yo'qotadi. Kalibrlashdan oldin ushbu muammolarni tekshiring va ishlab chiqaruvchi tomonidan belgilangan oqimsiz-shartlar ostida hisoblagichni nolga aylantiring.
Turbinli oqim o'lchagichlar
Turbina hisoblagichi rotorning aylanishini hisoblaydi, shuning uchun rotorning aylanish tezligini o'zgartiradigan har qanday narsa o'qishni o'zgartiradi. Eskirgan podshipniklar, qoldiqlar va shikastlangan rotor ishqalanish yoki nomutanosiblikni keltirib chiqaradi va rulmanning tortishish kuchi suyuqlik bilan farq qilishi sababli,yopishqoqlikdagi o'zgarishlar butun javob egri chizig'ini siljitadi- aynan shuning uchun turbinometr bir oqim nuqtasidan o‘tib, diapazon bo‘ylab ishlamay qolishi mumkin. Sinovdan oldin rotor va podshipniklarni tekshiring va suyuqlik hisoblagichning nominaliga mos kelishini tasdiqlang.
Ultrasonik oqim o'lchagichlar
Ultrasonik o'lchagichlar suyuqlik orqali o'tadigan vaqt signallari, shuning uchun signal kuchi va aniq quvur parametrlari natijani boshqaradi. Qisqich-modellarda transduserning ulanishi juda muhim: havo bo'shlig'i yoki noto'g'ri jel signalni zaiflashtiradi va hattoki kichik o'zgarishlar hamulash agenti o'lchangan aniqlikni harakatga keltirishi mumkin. Kalibrlashdan oldin transduser oralig'ini, muftani, quvur materialini, devor qalinligini va trubaning to'lganligini tekshiring.
Differensial bosim oqimi o'lchagichlari
DP oqim o'lchagichi asosiy element bo'ylab bosimning pasayishidan oqimni aniqlaydi, shuning uchun xatolar odatda elementning o'zidan emas, balki bosim tomonida bo'ladi. Bloklangan yoki oqayotgan impuls liniyalari, o'chirilgan transmitter nol, noto'g'ri diapazon sozlamalari va eskirgan teshik plitasi hisoblangan oqimni buzadi. Impuls chiziqlarini tekshiring, tekshiringdifferensial bosim o'tkazgichnol va diapazonni belgilang va sinovdan oldin asosiy elementni tekshiring.
Vorteks oqim o'lchagichlari
Vorteks o'lchagich blöf tanasi orqasidagi vortekslarning to'kilish chastotasini hisoblaydi, bu faqat oqim profili barqaror bo'lganda va tezlik toza signal berish uchun etarlicha yuqori bo'lganda ishlaydi. Juda kam oqim, tebranish yoki toʻgʻri ishlamaslik zaif yoki shovqinli signalni keltirib chiqaradi - qarang.vorteks o'lchagich o'z signalini qanday hosil qiladiasosiy mexanizm uchun. Vibratsiyani, to'g'ri ishlashni, sensor holatini va ish oqimining hisoblagich tavsiya etilgan diapazonda joylashganligini tasdiqlang.
Oqim o'lchagichni kalibrlash sertifikatiga nimani kiritish kerak?
Kalibrlash hujjatlashtirilmaguncha yakunlanmaydi. Yaxshi yozuvlar texnik xizmat ko‘rsatishni rejalashtirish, auditlar, sifat nazorati va nosozliklarni bartaraf etishni qo‘llab-quvvatlaydi - va akkreditatsiya qilingan ishlar uchun to‘liq yozuvlar ISO/IEC 17025 talabidir. Foydali sertifikat kamida quyidagilarni yozishi kerak:
- Hisoblagich yorlig'i raqami va seriya raqami
- Hisoblagich turi, o'lchami, diapazoni va chiqishi
- Jarayon yoki xizmat joyi
- Kalibrlash sanasi va texnik xodimning nomi
- Amaldagi standart standart, uning identifikatsiya raqami va kalibrlash muddati
- Sinov suyuqligi yoki vosita
- Tegishli bo'lsa, harorat va bosim sharoitlari
- Sinov nuqtalari, mos yozuvlar ko'rsatkichlari va hisoblagich ko'rsatkichlari
- Har bir nuqtada hisoblangan xato
- Natijalar-topilgan va-chapda
- Qabul qilish tolerantligi va aniq o'tish yoki muvaffaqiyatsizlik bayonoti
- Agar mavjud bo'lsa, sozlash tafsilotlari
- Keyingi tavsiya etilgan kalibrlash sanasi
Soddalashtirilgan misol, strukturani maydonlar ro'yxatidan ko'ra aniqroq qiladi. ± 1,0% tolerantlikka ega bo'lgan hisoblagich uchun:
| Oqim nuqtasi | Malumot (L/min) | Topilgan-(L/daq) | Xatolik-topilganidek | Chapga-(L/daq) | Chapda-xato | Natija |
|---|---|---|---|---|---|---|
| 25% | 25.0 | 25.6 | +2.4% | 25.1 | +0.4% | O'tish |
| 50% | 50.0 | 51.1 | +2.2% | 50.2 | +0.4% | O'tish |
| 75% | 75.0 | 76.4 | +1.9% | 75.3 | +0.4% | O'tish |
| 100% | 100.0 | 101.5 | +1.5% | 100.4 | +0.4% | O'tish |
As-topilgan ustunida hisoblagich sozlashdan oldin tolerantlikdan tashqarida bo'lganligi ko'rsatilgan; as-chap ustuni uning qaytarilganligini tasdiqlaydi. Eski sertifikatlarni - har bir sikl sizga jarayon, oʻrnatish yoki eskirish haqida nimadir aytib beradigan bir xil yoʻnalishda harakatlanuvchi hisoblagichni saqlang va trend odatda bitta natijadan koʻra foydaliroqdir.
Oqim o'lchagichni kalibrlash laboratoriyasiga qachon yuborish kerak
Saytda tekshirish-koʻpchilik muntazam ishlarni koʻrib chiqadi, lekin baʼzi hollarda laboratoriya talab qilinadi. Hisoblagichni quyidagi hollarda yuboring:
- Tolerantlik sizning maydon ma'lumotnomangiz ishonchli tarzda qo'llab-quvvatlay oladiganidan qattiqroq
- O'qish saqlashni o'tkazish, hisob-kitob qilish yoki shartnoma bo'yicha kelishmovchilik uchun kerak
- Hisoblagich maydonda ishlamay qoldi va siz nosozlik sensormi, o'rnatishmi yoki jarayonmi aniqlay olmaysiz
- Audit yoki regulyator uchun akkreditatsiyalangan sertifikat kerak
- Hisoblagich shikastlangan, diapazondan oshib ketgan yoki ta'mirlangan
Laboratoriya kalibrlash ko'proq xarajat qiladi va hisoblagichni ishdan chiqaradi, shuning uchun uni o'lchov qiymatiga va noto'g'ri bo'lish narxiga nisbatan torting.
Oqim o'lchagichni kalibrlashda keng tarqalgan xatolar
Ko'pgina kalibrlash muammolari hisoblagichning o'zidan emas, balki sozlash xatolaridan kelib chiqadi. Tez-tez uchraydiganlar:
- Faqat bitta oqim nuqtasini sinab ko'rish.Hisoblagich o'rta diapazonda aniq bo'lishi mumkin-va past yoki yuqori oqimda yaxshi ishlaydi.
- O'rnatish effektlariga e'tibor bermaslik.Tirsaklar, klapanlar, nasoslar va reduktorlar oqim profilini buzadi va natijani buzadi.
- Nomaqbul havoladan foydalanish.Malumot tekshirilayotgan hisoblagichga qaraganda aniqroq bo'lishi va oqim diapazoniga mos kelishi kerak.
- Topilgan maʼlumotlarni-oʻtkazib yuborish.Busiz, siz drift va jarayon xavfi bo'yicha har qanday o'qishni yo'qotasiz.
- Muammolarni bartaraf etishdan oldin sozlash.Agar havo pufakchalari, to'planish, noto'g'ri topraklama yoki bloklangan chiziqlar sabab bo'lsa, sozlash muammoni tuzatish o'rniga uni yashiradi.
- Jarayon shartlariga e'tibor bermaslik.Harorat, bosim, yopishqoqlik, zichlik, o'tkazuvchanlik yoki suyuqlik tarkibi hisoblagichga qarab natijani o'zgartirishi mumkin.
- Yomon hujjatlar.Tegishli yozuvlarsiz kalibrlashni auditda himoya qilish qiyin va kelajakda texnik xizmat ko'rsatish uchun kam foydalanish mumkin.
Muammolarni bartaraf etish: Agar oqim o'lchagich kalibrlashda ishlamasa nima bo'ladi?
Agar hisoblagich ishlamay qolsa, hisoblagich nuqsonli deb o'ylamang. Avval ehtimoliy sabablarni ko'rib chiqing.
| Alomat | Mumkin sabab | Nimani tekshirish kerak |
|---|---|---|
| Doimiy ravishda yuqori yoki past o'qish | Masshtab xatosi yoki hisoblagich omili muammosi | Chiqish diapazoni, K-faktor, uzatuvchi sozlamalari |
| Xato diapazon bo'ylab o'zgaradi | Oqim profili yoki mexanik muammo | To'g'ridan-to'g'ri quvur, sensor holati, aşınma, blokirovka |
| O'qish barqaror emas | Pulsatsiyalanuvchi oqim, pufakchalar, tebranish, signal shovqini | Nasosi holati, havo kirishi, topraklama, damping |
| Quruq sinovdan o'tadi, lekin nam sinovdan o'ta olmaydi | Sensor yoki o'rnatish muammosi | Sensor elementi, quvur holati, birikma, suyuqlik holati |
| Yaxshi hisoblagich to'satdan siljiydi | Jarayonning o'zgarishi yoki ifloslanishi | Suyuqlik xususiyatlari, konlari, texnik xizmat ko'rsatish tarixi |
| Magistr va test o'lchagichlari qat'iyan rozi emas | Malumotni sozlash muammosi | Yo'naltiruvchi kalibrlash holati, o'rnatish, oqim barqarorligi |
Agar sabab noma'lum bo'lsa, hisoblagichni laboratoriya kalibrlashi uchun olib tashlang yoki uni qayta ishga tushirishdan oldin ishlab chiqaruvchi yoki malakali kalibrlash xizmati bilan bog'laning.
Oqim o'lchagichni kalibrlash bo'yicha tez-tez so'raladigan savollar
Oqim o'lchagichni qanchalik tez-tez kalibrlash kerak?
Bu ilovaga bog'liq. Kritik hisoblagichlar qisqaroq intervalni talab qilishi mumkin, barqaror{1}}kritik bo'lmagan o'lchagichlar esa uzoqroq bo'lishi mumkin. Jadvalni ishlab chiqaruvchi ko'rsatmalari, jarayon xavfi, qoidalar va o'zgarmas odat emas, balki hisoblagichning o'z drift tarixidan tuzing.
Kalibrlash va tekshirish o'rtasidagi farq nima?
Tasdiqlash hisoblagichning tolerantlik darajasida ekanligini tekshiradi va hech narsani o'zgartirmaydi. Kalibrlash hisoblagichni mos yozuvlar standarti bilan taqqoslaydi va natijani hujjatlashtiradi. Sozlash alohida qadam bo'lib, faqat hisoblagich tolerantlikdan tashqarida bo'lsa va qurilma tuzatishga ruxsat bergan taqdirda amalga oshiriladi.
Oqim o'lchagichni joyida kalibrlash mumkinmi?
Ko'pincha, ha. Asosiy hisoblagichlarni taqqoslash yoki insitu tekshirish-gibi dala usullari hisoblagichni olib tashlamasdan tekshirish imkonini beradi, bu esa o‘chirib bo‘lmaydigan katta quvur va liniyalar uchun foydalidir. Cheklov shundan iboratki,-joy natijalari barqaror jarayon shartlariga va ishonchli maydon ma'lumotiga bog'liq; eng qattiq toleranslar uchun laboratoriya hali ham kam noaniqlikni beradi.
Oqim o'lchagichni kalibrlash uchun qanday uskunalar ishlatiladi?
Asosiy element sinovdan o'tayotgan hisoblagichga qaraganda aniqroq mos yozuvlar standartidir -, odatda, asosiy o'lchagich, hajm o'lchagich yoki gravimetrik (tortish{1}}tank) tizimi, ularning barchasi yaroqli, kuzatilishi mumkin bo'lgan kalibrlash. Shuningdek, transmitter uchun signal va halqa o'lchash asboblari, shuningdek, kompensatsiya muhim bo'lgan harorat va bosim asboblari kerak.
Oqim o'lchagichni kalibrlash uchun qabul qilinadigan xato nima?
Qaysi jarayon, sifat tizimi, mijoz kelishuvi yoki qoidalari - ulardan eng qat'iyligini talab qiladi. Hisoblagichning ma'lumotlar jadvalining aniqligi javob emas, balki kirishdir. Savdo va saqlash{3}}oʻtkazish ilovalari uchun qonun bilan belgilangan toleranslar qoʻllaniladi va ichki imtiyozlarni bekor qiladi.
Oqim o'lchagichni kalibrlash qancha turadi?
Bu hisoblagich turiga, usulga (tezkor dala tekshiruvi to'liq nam kalibrlashdan ancha arzonga tushadi), sinov nuqtalari soniga va akkreditatsiyalangan laboratoriya sertifikatiga muhtojligingizga qarab farq qiladi. Qoida tariqasida,-saytda tekshirish eng arzon variant va akkreditatsiyalangan laboratoriya kalibrlash eng qimmat hisoblanadi. Hisoblagich texnologiyasi ham muhim; Qurilma narxlari qanday taqqoslanishi haqidagi kontekstni bilish uchun bizning sharhimizga qarangultratovushli oqim o'lchagich qancha turadi.
Quruq kalibrlash etarlimi?
Bu elektronikani va signal chiqishini tekshirish uchun foydalidir, lekin sensorni haqiqiy oqim ostida sinab ko'rmaydi. Kritik o'lchov uchun nam kalibrlash yoki mos yozuvlar oqimi standarti bilan taqqoslash ancha mazmunli bo'ladi.
Nega topilgan maʼlumotlar- muhim?
Topilgan maʼlumotlar-hisoblagich har qanday sozlashdan oldin qanday ishlashini koʻrsatadi. Bu sizga driftni o'lchash, jarayon xavfini baholash va kalibrlash oralig'ini o'zgartirish kerakligini hal qilish imkonini beradi.
Xulosa
Oqim o'lchagichni kalibrlash transmitterda raqamni yoqish va tartibli ketma-ketlik haqida emas: sizda mavjud bo'lgan aniqlik va ruxsatga mos keladigan usulni tanlang, hisoblagich va ma'lumotnomani to'g'ri tayyorlang, sezgir nuqtalarni sinab ko'ring, himoya qilishingiz mumkin bo'lgan tolerantlik bo'yicha xatoni hisoblang,{0}}topilgan va qolgan-ma'lumotlarni hujjatlashtiring va hech narsani tekshirmaydi.
Muntazam xizmat ko'rsatish uchun odatda aniq protsedura va yaxshi yozuvlar etarli. Muhim nazorat, sifat, xavfsizlik yoki saqlash{1}}oʻlchovlarini oʻtkazish uchun kuzatilishi mumkin boʻlgan havolalar va akkreditatsiyalangan yordamdan foydalaning. Hisoblagich doimiy ravishda siljib yoki ishlamay qolsa, - sozlashdan oldin hisoblagich turiga, o'rnatilishiga va usuliga qarang. Agar siz birinchi navbatda hisoblagichni qiyin dasturga moslashtirsangiz, bizning jamoamiz yordam berishi mumkin; ko'rib chiqingultratovushli, elektromagnit, vorteksli va turbinali oqim o'lchagichlar diapazoniboshlash uchun.
