Muhandislar, ob'ektlar menejerlari yoki tizim integratorlari mavjud quvur liniyasiga oqim o'lchovini qo'shishlari kerak bo'lganda, ikkita texnologiya qayta-qayta paydo bo'ladi:ultratovushli oqim o'lchagichlarda-qisqichvaelektromagnit oqim o'lchagichlarni kiritish(shuningdek, kiritish magnit metrlari deb ham ataladi). Har ikkisi ham suvga asoslangan{1}}tizimlarda keng qo'llaniladi. Ikkalasi ham katta diametrli quvurlarni boshqarishi mumkin. Va ikkalasi ham tez-tez qayta jihozlash loyihalari uchun ko'rib chiqiladi, bunda to'liq teshikli inline hisoblagichni kesish juda qimmat-bo'lishi mumkin yoki juda zararli.
Ular bir xil muammoni hal qilganligi sababli, ular HVAC sovutilgan suv tizimlarida, kondensatorli suv halqalarida, texnologik suv quvurlarida va shahar yoki sanoat suv taqsimlash tarmoqlarida muntazam ravishda taqqoslanadi. Biroq, taqqoslash maqolalarining aksariyati bitta savolga juda ko'p e'tibor beradi - qaysi birini o'rnatish osonroq? Aynan shu erda ko'plab tanlov xatolar boshlanadi.
HVAC, kommunal suv va sanoat texnologik ilovalari boʻyicha yuzlab oqim oʻlchash moslamalari bilan ishlaganimizdan soʻng, biz bu holatga qayta-qayta guvoh boʻldik: oʻrnatish{0}}qanchalik oson hisoblagich tanlansa, suyuqlik yoki quvur holati uning uchun notoʻgʻri boʻlib chiqadi va loyiha ishonchsiz maʼlumotlar yoki qimmat almashtirish bilan yakunlanadi. O'rnatish oson bo'lgan hisoblagichga avtomatik ravishda ishonish oson emas.
To'g'ri tanlov o'rnatish qulayligidan ko'ra ko'proq narsaga bog'liq. Bu suyuqlik holati, quvur toʻlaligicha qolishi, elektr oʻtkazuvchanlik talablari, quvur materiali va yoshi, toʻgʻridan-toʻgʻri ishga-mavjudligi, texnik xizmat koʻrsatish imkoniyati, oʻlchash maqsadi va nuqta vaqtinchalik yoki doimiyligini oʻz ichiga oladi.
Eslatma:Ushbu maqolada asosan muhokama qilinadiultratovush hisoblagichlarida-vaqt qisqichi-toza suyuqlik ilovalarida ishlatiladi. Zarrachalari yoki pufakchalari bo'lgan suyuqliklar uchun mo'ljallangan hisoblagichlardagi doppler{1}}turi qisqich- turli xil mantiqqa amal qiladi. Farq haqida ko'proq ma'lumot olish uchun bizning maqolamizga qarangultratovushli oqim o'lchagichlar qanday ishlaydi.
Ultrasonik oqim o'lchagichdagi qisqich- nima?
A ultratovushli oqim o'lchagichdagi qisqich-quvur tashqarisidan suyuqlik oqimi tezligini oʻlchaydigan-invaziv boʻlmagan oqim oʻlchash qurilmasi. Chiziqni kesish yoki suyuqlik bilan aloqa qiladigan sensorlarni joylashtirish o'rniga, u quvurning tashqi yuzasiga mahkamlangan ultratovush transduserlaridan foydalanadi.
Toza suyuqlik ilovalarida ultratovushli o'lchagichlardagi qisqichlar-foydalanaditranzit{0}}vaqt printsipi. Hisoblagich quvur devori va suyuqlik orqali oqim yo'nalishi bilan ham, unga qarshi ham ultratovush signallarini yuboradi. Ovoz oqim yo'nalishi bo'yicha bir oz tezroq va unga nisbatan bir oz sekinroq harakat qilganligi sababli, hisoblagich oqim tezligini sayohat vaqtidagi farqdan hisoblab chiqadi. Ushbu tamoyil yaxshi hujjatlashtirilganultratovushli oqim o'lchagich adabiyotiva 1960-yillardan beri sanoat o'lchovlarida qo'llaniladi.
Ushbu -invaziv boʻlmagan dizayn hisoblagichlardagi qisqichlarni-takrorlash ishlari, vaqtinchalik energiya tekshiruvlari, tizimni muvozanatlash va tizimni oʻchirish qiyin yoki qabul qilib boʻlmaydigan har qanday vaziyatda juda jozibador qiladi. Hech qanday sensor quvurga kirmaganligi sababli, jarayonning uzilishi, quvurlarni kesish, qo'shimcha bosim tushishi va parvarish qilish uchun ho'llangan qismlar yo'q.
Odatdagi ilovalar orasida sovutilgan suv oqimini oʻlchash, kondensator suv monitoringi, toza suv oʻlchash, yopiq-hVAC tizimlari, bino energiyasini boshqarish va vaqtinchalik oqimni tekshirish kiradi. Bunday hollarda tashqi --ni ba'zan bir soatdan kamroq vaqt ichida - o'rnatish imkoniyati mehnat xarajatlarini, buzilishlarni va loyiha xavfini sezilarli darajada kamaytirishi mumkin.
O'rnatish elektromagnit oqim o'lchagich nima?
Anelektromagnit oqim o'lchagichni kiritish- tez-tez kiritish uchun qisqartirilgan magnit o'lchagich - teginish nuqtasi orqali trubaga sensorli zondni kiritish orqali o'tkazuvchan suyuqlik tezligini o'lchaydi. Quvurning bir qismini almashtiradigan toʻliq-boʻgʻimli magnit oqim oʻlchagichdan farqli oʻlaroq, kiritish versiyasi burgʻulash yoki tegib ulanish orqali kiradi va quvur ichidagi oqimni oʻlchaydi.
Uning o'lchov printsipi asoslanadiFaradayning elektromagnit induksiya qonuni. Supero'tkazuvchilar suyuqlik magnit maydon orqali harakat qilganda, u oqim tezligiga mutanosib kuchlanish hosil qiladi. Hisoblagich elektrodlari bu kuchlanishni aniqlaydi va uni oqim ko'rsatkichiga aylantiradi. Munosabatlar E=k × B × D × V sifatida ifodalanadi, bu erda E - induksiyalangan kuchlanish, B - magnit maydon kuchi, D - quvur diametri va V - suyuqlikning o'rtacha tezligi.
Ushbu printsip o'tkazuvchanlikka bog'liq bo'lganligi sababli, o'rnatish magnit o'lchagichlari faqat o'tkazuvchan suyuqliklar bilan ishlaydi. Aksariyat suv va suvga asoslangan eritmalar etarli darajada o'tkazuvchanlikka ega (odatda 5 mkS/sm dan yuqori). Biroq, o'tkazuvchan bo'lmagan suyuqliklar, masalan, ko'plab uglevodorodlar, toza yog'lar yoki juda past o'tkazuvchanlikka ega deionizatsiyalangan suvlar mos kelmaydi. Bu muhim talab bo'lib, texnologiyani boshqa hech narsa muhokama qilinishidan oldin ko'rib chiqmaydi.
O'rnatish magnit o'lchagichlari odatda suv taqsimlash, shahar suv tizimlari, sug'orish, texnologik suv monitoringi va doimiy sanoat inshootlarida - qo'llaniladi, ayniqsa katta quvur diametrlarida to'liq{1}}magometr juda qimmatga tushadi. Ular suyuqlik o'tkazuvchanligi, uzoq{3}}muddatli monitoringning maqsadi va intruziv o'rnatishning maqbul bo'lgan kuchli variantidir.

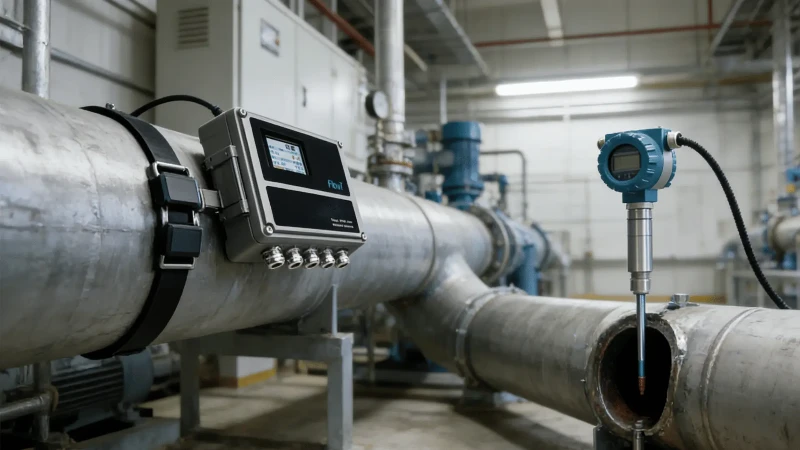

Qanday qilib ular boshqacha ishlaydi - va bu nima uchun muhim

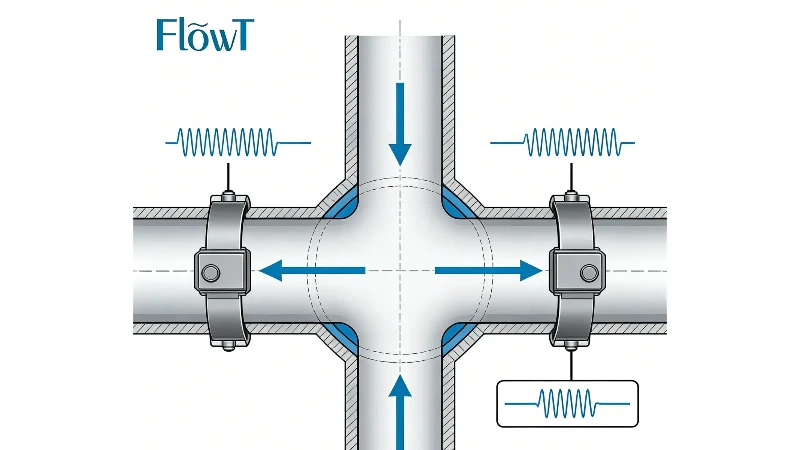

Ultrasonik oqim o'lchovidagi qisqich-qanday ishlaydi
Ultratovush o'lchagichdagi qisqich-yuqoriga va quyi oqimga harakatlanadigan ultratovush signallari o'rtasidagi tranzit vaqt farqini-o'lchaydi. Agar quvur to'la bo'lsa va suyuqlik barqaror akustik yo'lni ta'minlasa, asbob oqim tezligini yaxshi aniqlik bilan - odatda ±1% o'qish yoki tegishli sharoitlarda yaxshiroq hisoblay oladi.
Shuning uchunto'liq quvur sharoitlari muhim ahamiyatga ega. Agar quvur to'liq to'liq bo'lmasa, ultratovush signal yo'li uzilishi yoki buzilishi mumkin, bu esa beqaror yoki noto'g'ri ko'rsatkichlarni keltirib chiqaradi. Biz HVAC kondensatorining suv halqalarida bir nechta holatlarni ko'rdik, bunda qisman to'ldirilgan qaytish trubkasi, o'rnatishning o'zi texnik jihatdan to'g'ri bo'lsa ham, intervalgacha signal yo'qolishiga olib keldi.
Suyuqlikning sifati ham muhimdir. Transit{1}}vaqt texnologiyasi tovush signali doimiy ravishda tarqaladigan nisbatan toza suyuqliklarda eng yaxshi ishlaydi. Haddan tashqari havo pufakchalari, to'xtatilgan qattiq moddalarning yuqori konsentratsiyasi yoki singdirilgan gazlar ultratovush signalini tarqatishi yoki o'zlashtirishi mumkin, bu esa ishonchlilikni pasaytiradi.
Quvur materiali, devor qalinligi, astar mavjudligi vato'g'ri transduser oralig'iHammasi signal sifatiga ta'sir qiladi. Yuqori{1}}sifatli asbob, agar u mos quvurga o'rnatilgan bo'lsa, u to'g'ri quvur va suyuqlik parametrlari hisoblagichga kiritilgan taqdirdagina yaxshi ishlashi mumkin. Bu hatto tajribali o'rnatuvchilar ham ba'zida xatoga yo'l qo'yadigan joydir - tashqi diametrni noto'g'ri kiritish, o'tkazib yuborilgan astar qalinligi yoki noto'g'ri quvur materialini tanlash aniqlikni sezilarli darajada yomonlashtirishi mumkin.

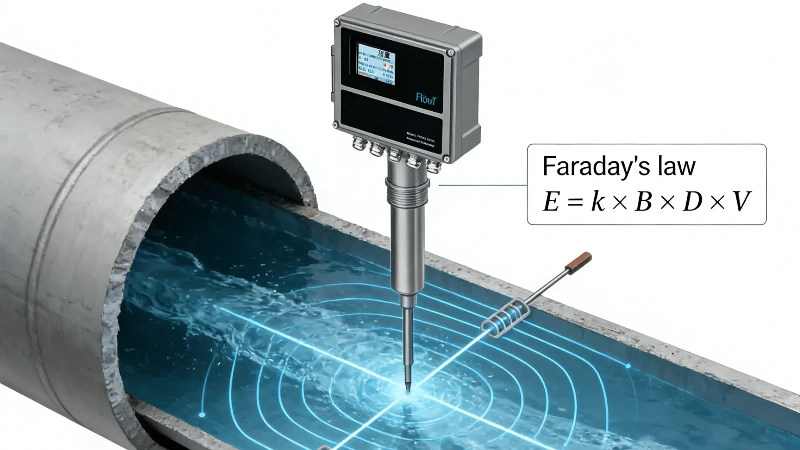

Qo'shish elektromagnit oqim o'lchovi qanday ishlaydi
O'rnatish magnit o'lchagich zond sensorini o'tkazuvchi suyuqlikka joylashtirish va bu suyuqlik magnit maydon orqali harakatlanayotganda hosil bo'ladigan kuchlanishni o'lchash orqali ishlaydi. Sensor texnologik suyuqlik bilan bevosita aloqada bo'lib, o'lchov butunlay bu suyuqlikning elektr o'tkazuvchanligiga bog'liq.
Shuning uchunSupero'tkazuvchilar suyuqliklar qattiq talabdir. Agar suyuqlik elektr tokini etarlicha yaxshi o'tkazmasa, hisoblagich oddiygina ishonchli signal hosil qila olmaydi. Suvga asoslangan{2}}ilovalar uchun bu odatda tashvishlantirmaydi. Biroq, o'tkazuvchan bo'lmagan suyuqliklar yoki aralash-media jarayonlari mavjud bo'lgan-sanoat muhitlarida bu talabni tanlashdan oldin tekshirish kerak.
Kiritish chuqurligi va oqim profiliteng darajada muhim - va ko'pincha kam baholanadi. Sensor tezlikni quvur kesmasidagi bir nuqtada (yoki tor zonada) o'lchaydi{2}}. Ishlab chiqaruvchi ma'lum bir oqim profili shaklini qabul qiladigan kiritish chuqurligini belgilaydi. Haqiqiy oqim profili - toʻgʻridan-toʻgʻri yugurish, yaqin atrofdagi tirsaklar, qisman ochiq klapanlar yoki assimetrik oqim - tufayli ushbu taxmindan chetga chiqsa, koʻrsatkich quvur boʻylab haqiqiy oʻrtacha tezlikni koʻrsatmasligi mumkin.
Sanoat yoʻriqnomasiga koʻra, oʻrnatish turidagi oqim oʻlchagichlar- talab qilinishi mumkinYuqori oqimdagi to'g'ridan-to'g'ri 20 dan 50 gacha quvur diametriishonchli ishlash uchun. Olomon mexanik xonalarda yoki er osti quvurlari tarmoqlarida ushbu talabni qondirish jiddiy amaliy muammo bo'lishi mumkin.
Mag metrlarni kiritish ham bog'liqbarqaror to'liq{0}}quvur sharoitlari, ba'zan e'tibordan chetda qoladigan nuqta. To'liq{1}}quvur talabi ko'proq ultratovushli o'lchagichlarda qisqich- bilan bog'liq bo'lsa-da, qisman to'ldirilgan quvurga o'rnatilgan magnit o'lchagich ham ishonchsiz ko'rsatkichlarni keltirib chiqaradi, chunki zond to'liq botirilmagan yoki oqim profilini oldindan aytib bo'lmaydi.
Nima uchun ish printsipi dastur mosligini boshqaradi
Ish printsipidagi farq bu ikki texnologiyaning har bir ishda bir-birini almashtirib bo'lmasligining asosiy sababidir. Ultrasonik o'lchovdagi qisqich-invaziv emas va nisbatan toza suyuqliklarni tashuvchi to'liq quvurlarga eng mos keladi. Qo'shish elektromagnit o'lchovi intruziv, ammo doimiy qurilmalarda o'tkazuvchan suyuqliklar uchun kuchli va ishonchli variant bo'lishi mumkin.
Bitta texnologiya boshqasidan yaxshiroq emas. Har biri boshqa muammoni hal qiladi. Savol "qaysi hisoblagich yaxshiroq" emas, balki "qaysi hisoblagich haqiqiy suyuqlik, quvur va o'lchov maqsadiga yaxshiroq mos keladi".
Tez taqqoslash jadvali
| Taqqoslash elementi | Qisqich-Ultrasonikda | Elektromagnit kiritish |
|---|---|---|
| O'rnatish usuli | Tashqi (-invaziv bo'lmagan) | Intruziv (burg'ulash / tegish / issiq teginish) |
| Oʻchirish talab qilinadi | Odatda yo'q | Ko'pincha ha; issiq teginish mumkin, lekin narxni oshiradi |
| Suyuqlikka bo'lgan ehtiyoj | Toza, to'liq quvur; barqaror akustik yo'l | Supero'tkazuvchi suyuqlik (odatda 5 mkS/sm dan katta yoki unga teng) |
| To'liq quvur kerak | Ha - muhim | Ha - ham muhim, lekin kamroq muhokama qilinadi |
| To'g'ridan-to'g'ri{0}}yugurish talabi | 10–20D yuqori oqim / 5D quyi oqim odatda | Yuqori oqimda 20–50D tavsiya etiladi |
| Quvur materialining sezgirligi | Yuqori - devor, astar, pürüzlülük, o'lchov signalga ta'sir qiladi | Toʻgʻridan-toʻgʻri suyuqlik bilan - kam |
| Xizmat | Past - ho'llangan qismlar yo'q | O'rtacha - elektrodning ifloslanishi, qoplamasi, shkalasi mumkin |
| uchun eng yaxshisi | Qayta jihozlash, vaqtinchalik sinov, energiya auditi,-invaziv boʻlmagan monitoring | Supero'tkazuvchilar suv tizimlarida doimiy monitoring |
| Asosiy cheklov | Quvur/suyuqlik sharoitlariga signal yo'lining sezgirligi | Invaziv o'rnatish; o'tkazuvchanlik talabi |
| Vaqtinchalik o'lchov | Ajoyib - saytlar orasida oʻtish oson | Amaliy emas - doimiy oʻrnatish |
Tafsilotlardagi asosiy farqlar
O'rnatish
O'rnatish eng ko'zga ko'ringan farqdir, ammo bu sizning qaroringizni boshqaradigan yagona omil bo'lmasligi kerak. Ultrasonik o'lchagichlarga-qisqich tashqi tomondan o'rnatiladi - burg'ulash, suyuqlik bilan aloqa qilish, jarayonni to'xtatish. Ko'pgina qayta jihozlash yoki vaqtinchalik o'lchash ishlarida bu rejalashtirish kunlarini tejashga va operatsion xavfni sezilarli darajada kamaytirishga yordam beradi.
O'rnatish magnit o'lchagichlari tizimning bosimini tushirish mumkinligiga qarab - burg'ulash, teginish yoki issiq urishni talab qiladi. Bu murakkablikni oshiradi, xavfsizlikni rejalashtirishni, ba'zi ob'ektlarda ruxsatnomalarni talab qiladi va ixtisoslashgan mehnat talab qilishi mumkin. Biroq, to'g'ri o'rnatilgandan so'ng, kiritish nuqtasi turli xil quvur devori sharoitlari uchun qayta kalibrlashni talab qilmaydigan barqaror, doimiy o'lchov joyiga aylanadi.
Suyuqlikning mosligi
Bu erda ko'plab tanlov xatolari sodir bo'ladi. Qayta qurish ishlarida,o'rnatish qulayligi ko'pincha juda ko'p e'tiborni tortadi, suyuqlikning mosligi esa juda kam.
Ultrasonik tranzit-vaqt o'lchagichlari-to'la quvur va nisbatan toza suyuqlik talab qiladi. Haddan tashqari pufakchalar, yuqori to'xtatilgan qattiq moddalar yoki beqaror akustik sharoitlar signal ishonchliligini pasaytiradi. Ular toza sovutilgan suv, kondensator suvi va maishiy suv - uchun juda yaxshi, lekin yuqori zarrachali yuk yoki gazli tizimlar bilan qayta ishlangan suv uchun unchalik ishonchli emas.
O'rnatish magnit o'lchagichlar o'tkazuvchan suyuqlikni talab qiladi. Agar suyuqlik o'tkazuvchan bo'lmasa, texnologiya shunchaki hayotiy emas - davr. Suv va suv{3}}asosidagi ko'pgina eritmalar uchun elektr o'tkazuvchanlik etarli. Lekin har doim tekshiring, ayniqsa mineralizatsiyalangan suv, glikol aralashmalari g'ayrioddiy konsentratsiyalar yoki tarkibida farq qilishi mumkin bo'lgan sanoat texnologik suyuqliklar.
Ba'zi loyihalarda,suyuqlikning o'zi hatto o'rnatishni muhokama qilishdan oldin bitta variantni yo'q qiladi. Agar suyuqlik o'tkazuvchan bo'lmasa,-qo'shish mag'zi o'chiriladi. Suyuqlik juda iflos yoki o'tish vaqti uchun-aeratsiyalangan bo'lsa, ultratovush qurilmasidagi qisqich- o'chirilgan bo'lishi mumkin. Avval suyuqlik mosligini tekshirish vaqt va pulni sezilarli darajada tejashga yordam beradi.
Aniqlik va maydonning ishlashi
Ko'pgina xaridorlar katalogning aniqligi spetsifikatsiyalarini solishtirishadi, ammo maydonning aniqligi ma'lumotlar varag'ida aytilganidan ko'ra ko'proq bog'liq.
Ultrasonik o'lchagichlardagi qisqichlar{0}} uchun haqiqiy ishlash transduserning hizalanishiga, quvur ma'lumotlarining to'g'ri kiritilishiga (tashqi diametr, devor qalinligi, material, astar),to'g'ridan-to'g'ri-ishning mavjudligi, signal kuchi va o'rnatish sifati. Biz hisoblagichdagi bir xil yuqori{1}}sifatli qisqich- bir quvurda ±1%, boshqasida ±5% aniqlik hosil qilgan holatlarni ko'rdik - farq hisoblagichning o'zi emas, balki butunlay o'rnatish shartlariga bog'liq.
O'rnatish magnit o'lchagichlari uchun maydonning ishlashi to'g'ri kiritish chuqurligiga, oqim profilining barqarorligiga, o'tkazuvchanlik darajasiga, elektrod holatiga va sezish nuqtasi haqiqatan ham quvurdagi o'rtacha tezlikni ifodalaydimi-yo'qligiga bog'liq. Agar zond noto'g'ri chuqurlikda yoki buzilishning quyi oqimida o'rnatilgan bo'lsa, o'qish hech qanday aniq xato signalisiz doimiy ravishda yo'naltirilishi mumkin.
To'g'ri xulosa: ko'rsatilgan aniqlik asosiy chiziq sifatida muhim, ammoilovaning mosligi va oʻrnatish sifati koʻpincha haqiqiy{0}}jahon natijalariga sarlavha spetsifikatsiyasiga qaraganda koʻproq taʼsir qiladi..
Xizmat va uzoq-muddatli ishonchlilik
Ultratovush o'lchagichlardagi qisqichlar- namlangan qismlarga ega emas - elektrodlar, muhrlar yoki problar texnologik suyuqlikka ta'sir qilmaydi. Bu ko'pgina toza suyuqlik ilovalarida ularga past texnik xizmat ko'rsatish-bo'ladi. Biroq, transduserni ulash sifati vaqti-vaqti bilan tekshirilishi kerak va quvur yuzasi sharoitlari (masalan, transduser ostida tashqi korroziya yoki shkalaning to'planishi) vaqt o'tishi bilan o'zgarishi va signal sifatiga ta'sir qilishi mumkin.
O'rnatish magnit o'lchagichlari sezgir komponentlarni to'g'ridan-to'g'ri suyuqlikka joylashtiradi. Qo'llanilishiga qarab, elektrodning ifloslanishi, mineral miqyosi, biologik qoplamasi yoki jarayon bilan bog'liq-to'planishi asta-sekin ishlashga ta'sir qilishi mumkin. Mineral tarkibi yuqori bo'lgan shahar suvlarida biz elektrod qoplamasi 12-18 oy davomida o'qishda bosqichma-bosqich siljishni keltirib chiqaradigan va tozalash va qayta kalibrlashni talab qiladigan holatlarni ko'rdik.
Doimiy o'rnatish uchun,texnik xizmatga kirishni erta rejalashtirish. Agar zondni tekshirish yoki almashtirish kerak bo'lsa,-etish qiyin-er osti omboriga o'rnatilgan o'rnatish magnit o'lchagichga xizmat ko'rsatish juda qimmatga tushadi.
Egalikning umumiy qiymati
Faqat sotib olish narxi to'liq voqeani aytib bermaydi. Ultrasonik o'lchagichdagi qisqich-quvur o'lchamiga, xususiyatlariga va brendiga qarab - o'rnatish magnit o'lchagichdan qimmatroq yoki arzonroq bo'lishi mumkin, ammo egalik qilishning umumiy qiymati o'rnatish mehnati, o'chirish narxi, jarayonning uzilishi, ishga tushirish vaqti, texnik xizmat ko'rsatish chastotasi va kelajakda foydalanish imkoniyatini hisobga olishi kerak.
Vaqtinchalik tekshiruvlar, energiya auditlari yoki qayta jihozlashni tekshirish loyihalari uchun, o'chirish va murakkab o'rnatishdan qochish, birlik narxi yuqori bo'lsa ham, hisoblagichdagi qisqichni-to'liqroq iqtisodiy tanlovga aylantiradi -. O'rnatishga kirish allaqachon rejalashtirilgan o'tkazuvchan suvda barqaror va doimiy qo'llanilishi uchun o'rnatish magnit o'lchagich har bir o'lchov nuqtasi uchun uzoq{3}}ajoyib qiymat taklif qilishi mumkin.
Ultrasonik oqim o'lchagichlarda-qisqichning afzalliklari va cheklovlari
Asosiy afzalliklari
ning aniqlovchi afzalligioqim o'lchagichlarda-invaziv bo'lmagan qisqich-ular quvurni ochmasdan oqimni o'lchaydilar. Bu ularni, ayniqsa, tizimni to'xtatish qimmatga tushadigan yoki operatsion jihatdan qabul qilinishi mumkin bo'lmagan mavjud ob'ektlarda qimmatlidir.
Ular quvurlarni kesishdan butunlay qochishadi, bu esa loyihani rejalashtirishni soddalashtiradi va o'lchash nuqtasida sizib chiqish xavfini yo'q qiladi. Suyuqlik oqimiga hech narsa chiqmagani uchun hisoblagichdan nol bosim tushishi mavjud. O'rnatish odatda vaqtinchalik sinovlar yoki energiya tekshiruvlari uchun har qanday intruziv muqobil -ga qaraganda tezroq.portativ ultratovushli oqim o'lchagichko'pincha bir soat ichida o'rnatilishi, konfiguratsiyasi va o'qilishi mumkin.
Ishg'ol qilingan binolarda sovutilgan suv va kondensatorli suvni HVAC qo'llashda bu ko'pincha ultratovushli qisqichni-birinchi o'ringa qo'yadi, chunki chiller qurilmasini band bo'lgan soatlarda yopish kamdan-kam hollarda bo'ladi.
Asosiy cheklovlar
Ishlash quvur va suyuqlik sharoitlariga kuchli bog'liq. Hisoblagichdagi qisqich-har bir quvur materiali, devor holati, qoplama turi yoki suyuqlik uchun birdek mos kelmaydi. Og'ir ichki o'lchovli eski po'lat quvurlar, havo cho'ntaklari bo'lgan quvurlar yoki o'zgaruvchan to'ldirish darajasiga ega tizimlar signalning buzilishiga olib kelishi mumkin.
Bundan tashqari, iflos, gazlangan yoki qisman to'ldirilgan ilovalar uchun eng yaxshi tanlov emas. Agar pufakchalar, qattiq moddalar yoki barqaror bo'lmagan quvurlarni to'ldirish ultratovush yo'liga xalaqit bersa, o'qishlar ishonchsiz yoki vaqti-vaqti bilan bo'lishi mumkin.
O'rnatish sifati juda katta ahamiyatga ega. Noto'g'ri transduser oralig'i, yomon o'rnatish joyi, noto'g'ri quvur ma'lumotlarini kiritish yokito'g'ridan-to'g'ri yugurish etarli emashammasi hisoblagichning nominal spetsifikatsiyasidan tashqari aniqlikni pasaytirishi mumkin. Texnologiyani qisqich{1}}o'rnatish qulay, lekin u beparvo sozlashni kechirmaydi.

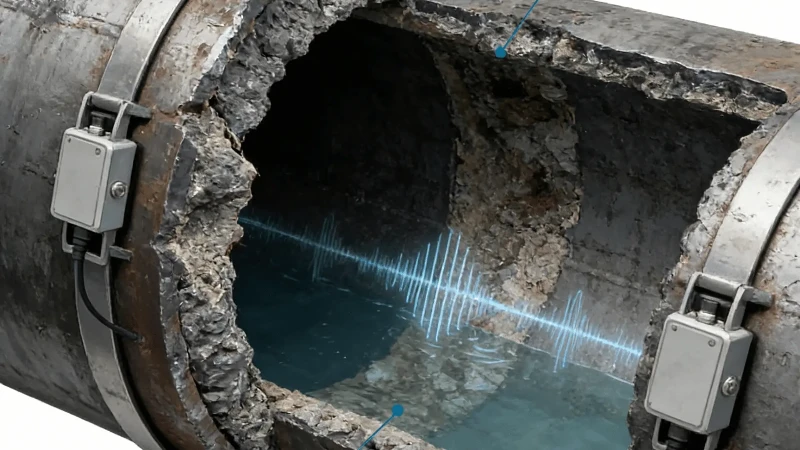

Haqiqiy{0}}dunyo misoli: katta binoda sovutilgan suvni qayta jihozlashda tashqi tomondan mos keladigan 12-dyuymli po'lat quvurga hisoblagichga qisqich-o'rnatilgan edi. O'qishlar tartibsiz edi. Tekshiruv natijasida hujjatlashtirilmagan og'ir ichki shkala va ohak layneri aniqlangan. To'g'ri chiziq parametrlari kiritilgach va transduserlar o'zgartirilgach, aniqlik keskin yaxshilandi. Muammo hisoblagichda emas edi - bu quvur ma'lumotlari to'liq emas edi.
O'rnatish elektromagnit oqim o'lchagichlarning afzalliklari va cheklovlari
Asosiy afzalliklari
O'rnatish magnit o'lchagichlari o'tkazuvchan suyuqliklar uchun kuchli imkoniyatdir, ayniqsa doimiy o'lchash nuqtasi kerak bo'lgan suv tizimi ilovalarida. Shahar suv taqsimoti, sanoat texnologik suv va sug'orish tizimlarida ular, ayniqsa, diametri 8 dyuymdan yuqori bo'lgan quvurlarda to'liq-magnit o'lchagichlardan - arzonroq narxda ishonchli uzoq muddatli monitoringni ta'minlaydi.
Ular ultratovushli oʻlchagichlardagi qisqichlarga qaraganda quvur devori sharoitlariga nisbatan sezgirroq{0}}, chunki sensor quvur devori orqali oʻqishdan koʻra suyuqlik bilan bevosita aloqada boʻladi. Bu ultratovush signalining kirib borishi qiyin bo'lgan eski yoki katta hajmdagi quvurlar uchun afzallik bo'lishi mumkin.
Ular doimiy o'rnatish uchun mo'ljallanganligi sababli, ular yillar davomida nazorat va monitoring tizimlarida barqaror mos yozuvlar nuqtasi bo'lib xizmat qilishi mumkin, agar jarayon shartlari spetsifikatsiya doirasida qolsa, prognoz qilinadigan ishlash.
Asosiy cheklovlar
Birinchi cheklov - o'rnatish yuki. Burg'ilash, teginish yoki issiq teginish talab qilinadi va bu jarayonni eritma ustidagi qisqichga nisbatan-invaziv qiladi. Jarayonning uzilishiga toqat qila olmaydigan tizimlarda bu kelishuvni buzish-bo'lishi mumkin.
Intruziv dizayn, shuningdek, sensorni suyuqlik bilan aloqa qiladi, bu esa parvarishlash bilan bog'liq muammolarni keltirib chiqaradi. Muhitga qarab, ifloslanish, mineral qoplama, biologik o'sish yoki elektrod shkalasi uzoq muddatli aniqlikka ta'sir qilishi-va vaqti-vaqti bilan tozalash yoki almashtirishni talab qilishi mumkin.
O'rnatish magnit metrlari ham mavjudvaqtinchalik o'lchash uchun kamroq qulay. Ular doimiy o'rnatish - bo'lib, siz ularni quvurlar orasida osongina ko'chira olmaysiz yoki qisqa{2}}muddatli energiya tekshiruvlari uchun foydalana olmaysiz. Bir martalik{4}}oqim tekshiruvi yoki ko‘chma sinov uchun ultratovush qurilmasidagi qisqich- aniq g‘olib hisoblanadi.
Bundan tashqari,to'g'ridan-to'g'ri{0}}ko'pincha talab kam baholanadi. Sensor tezlikni bir nuqtada o'lchaganligi sababli, o'qishning aniqligi ko'p jihatdan bu bitta nuqta tezligi quvurning o'rtacha oqimini qanchalik yaxshi ifodalashiga bog'liq. Tegishli to'g'ridan-to'g'ri yugurishsiz, o'lchov izchil bo'lishi mumkin va ko'pincha buni ko'rsatadigan aniq signal yoki ogohlantirish yo'q.
Dala misoli: shahar suv loyihasida 90 graduslik tirsagidan atigi 5 diametrli quvurga o'rnatilgan magnit o'lchagich o'rnatilgan. Zond uchidagi oqim profili sezilarli darajada assimetrik edi va hisoblagich doimiy ravishda -taxminan 8% dan oshib ketdi. Hisoblagichni 25 diametrli to'g'ridan-to'g'ri oqim oqimi bo'lgan uchastkaga ko'chirish xatolikni bartaraf etdi. Hisoblagich butun vaqt davomida to'g'ri ishladi - u o'sha paytda oqim profili unga nimani berganini aniq o'lchadi.

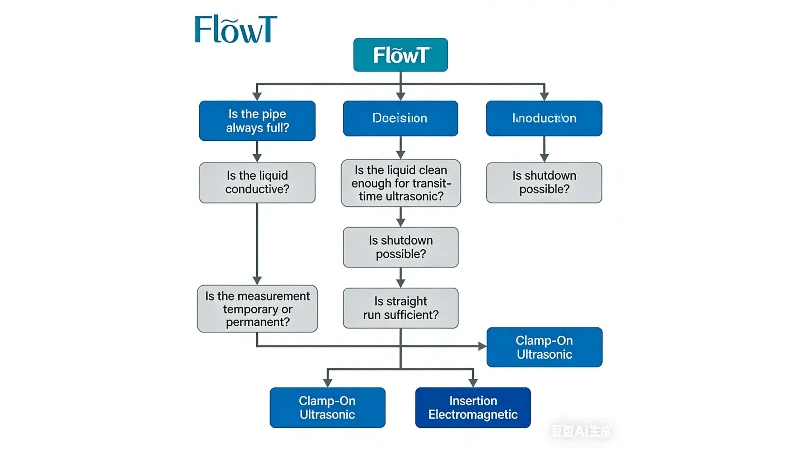

Qanday tanlash kerak: Qaror qabul qilish tizimi
Qachon: Ultrasonikda qisqich-ni tanlang:
Hisoblagichni o'rnatish uchun tizimni o'chirish yoki drenajlash mumkin emas. Loyiha vaqtinchalik - energiya auditi, tizim balansi yoki qisqa muddatli-oqim tekshiruvidir. Suyuqlik toza va quvur to'la ishlaydi. Quvurning kirib kelishiga ruxsat berilmaydi yoki istalmagan. Vaqt o'tishi bilan bir nechta joylarda oqimni o'lchashingiz kerak (ko'chma foydalanish). Ilova sovutilgan suv, kondensator suvi yoki HVAC yoki qurilish xizmatlaridagi toza texnologik suvni o'z ichiga oladi.
Quyidagi hollarda elektromagnit kiritishni tanlang:
Suyuqlik o'tkazuvchan va vaqt o'tishi bilan o'tkazuvchan bo'lib qoladi. Doimiy va uzoq muddatli-oʻlchash nuqtasi kerak. Intruziv o'rnatish qabul qilinadi va kelajakda texnik xizmat ko'rsatish uchun kirish rejalashtirilgan. Quvurning holati ishonchli ultratovush signalini uzatish uchun juda yomon (masalan, eski po'lat quvurda og'ir ichki shkala). Tizim kommunal suv, texnologik suv taqsimoti, sanoat suv tarmoqlari-katta quvurlarni doimiy monitoring qilish - uchun moʻljallangan. Toʻgʻridan-toʻgʻri ishlash talablari{10}}oʻrnatish joyida bajarilishi mumkin.
Tez tanlov ro'yxati
Har qanday texnologiyani tanlashdan oldin, ushbu savollar bilan ishlang. Odatda ular to'g'ri yo'nalishni mahsulot broshyuralarini taqqoslashdan ko'ra tezroq ochib beradi:
Quvur har doim to'lami?Agar yo'q bo'lsa, ikkala texnologiya ham qiyinlashadi -, lekin ultratovushdagi qisqich-qisman to'ldirishga nisbatan sezgirroq.
Suyuqlik o'tkazuvchanmi?Agar yo'q bo'lsa, kiritish mag'lubiyati o'chiriladi.
Suyuqlik ultratovushli transit-vaqt uchun yetarli darajada tozami?Agar yo'q bo'lsa (og'ir zarralar, pufakchalar, aeratsiya), ultratovushdagi qisqich- buzilgan.
Quvurni burg'ulash yoki issiq{0}}ulash mumkinmi?Agar yo'q bo'lsa, yagona variant-yoqish.
Bu vaqtinchalik o'lchovmi yoki doimiy monitoringmi?Vaqtinchalik qisqichni-yoqadi.
Qancha to'g'ri yugurish mumkin?To'g'ri yugurishning etarli emasligi ikkala metrga ham ta'sir qiladi, ammo kiritish mag'lubiyati sezgirroq.
Keyinchalik texnik xizmatga kirish osonmi yoki qiyinmi?Yoritish qiyin{0}}joylar-xizmat ko'rsatish profili nol{2}}bo'lishi mumkin.
Quvurning materiali va ichki holati qanday?Qadimgi, masshtabli yoki astarli quvurlarni sozlashda qisqich-qo‘shimcha parvarish talab qilinishi mumkin.
Haqiqiy sharoitlarda maydon aniqligining qaysi darajasi real hisoblanadi?O'rnatish cheklovlari haqida halol bo'ling -, agar maydon sharoitlari bunga mos kelmasa, qog'ozdagi eng yaxshi aniqlik hech narsani anglatmaydi.
Batafsilroq qo'llanma uchunelektromagnit oqim o'lchagichlarni tanlash, bizning bag'ishlangan tanlov maqolamizga qarang.
Qochish kerak bo'lgan umumiy xatolar
1-xato: Qisqich-yoqilgan deb faraz qilish har doim to‘g‘ri tanlovdir, chunki uni o‘rnatish osonroq.Osonroq o'rnatish yaxshiroq o'lchovni kafolatlamaydi. Agar suyuqlik yoki quvur holati ultratovushli oʻtish vaqtiga- mos boʻlmasa, qulay oʻrnatish ishonchsiz maʼlumotlarni keltirib chiqaradi.
2-xato: kiritish mag'zini har doim kuchliroq deb hisoblasak, chunki u intruzivdir.Supero'tkazuvchilar suvning ko'p ilovalarida bu ajoyib tanlovdir. Ammo intruziv o'rnatish va jarayon bilan bevosita aloqa qilish har doim ham afzallik emas - ular texnik xizmat ko'rsatish yukini oshiradi va vaqtincha foydalanishni oldini oladi.
3-xato: suyuqlik o'tkazuvchanligiga e'tibor bermaslik.Bu elektromagnit o'lchash uchun eng asosiy tanlov mezoni. Bunga e'tibor bermaslik darhol noto'g'ri tanlovga va loyiha vaqtini behuda sarflashga olib keladi.
4-xato: Toʻgʻridan-toʻgʻri ishlash talablarini-oʻrtacha baholash.Ikkala texnologiya ham to'g'ridan-to'g'ri noto'g'ri ishlashga ta'sir qiladi, ammoo'rnatish shartlarianiqlikka katta ta'sir ko'rsatadi. Hisoblagich saytga kelishidan oldin har doim mavjud tekis quvurni baholang.
5-xato: Oʻrnatishdagi qisqichlar uchun quvur holatiga eʼtibor bermaslik-.Ichki masshtab, noma'lum qoplamalar, buzilgan quvurlar devorlari yoki -standart bo'lmagan materiallar ultratovush signal yo'lini buzishi mumkin. Mumkin bo'lganda quvur ma'lumotlarini tekshiring va tekshiring.
6-xato: Katalogning aniqligini dala sharoitlarini hisobga olmagan holda solishtirish.Yaxshiroq laboratoriya spetsifikatsiyasiga ega bo'lgan hisoblagich, agar u haqiqiy dasturga mos kelmasa, bu sohada yomon ishlashi mumkin. Maydonning aniqligi hisoblagich sifati, dastur mosligi va o'rnatishning bajarilishining kombinatsiyasiga bog'liq.
Muammo bitta texnologiyaning noto'g'ri ekanligida emas.Muammo noto'g'ri ish uchun noto'g'ri texnologiyadan foydalanishda.
Ilova stsenariylari

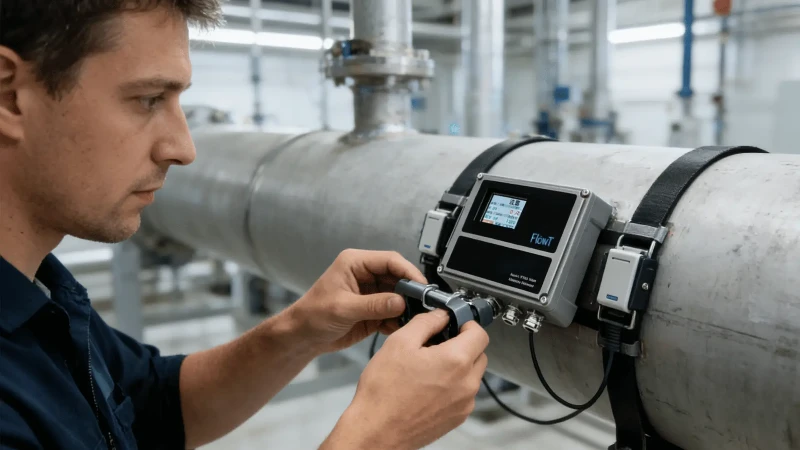

Stsenariy 1: Ishg'ol qilingan ofis binosida HVAC sovutilgan suvni qayta jihozlash
Bino egasiga energiya auditini o'tkazish uchun sovutilgan suv halqasidagi oqim ma'lumotlari kerak edi, lekin bino to'liq band edi va chillerni o'chirib bo'lmadi. Quvurlar 10 dyuymli uglerodli po'latdan yaxshi holatda bo'lib, to'liq quvurda toza sovutilgan suvni olib yurardi. Aultratovushli oqim o'lchagichdagi qisqich-qurilish ishlariga ta'sir qilmasdan ikki soat ichida o'rnatildi. Yig'ilgan ma'lumotlar tizim muvozanatini tekshirish va energiyani isrof qiladigan katta hajmli nasosni aniqlash uchun ishlatilgan.

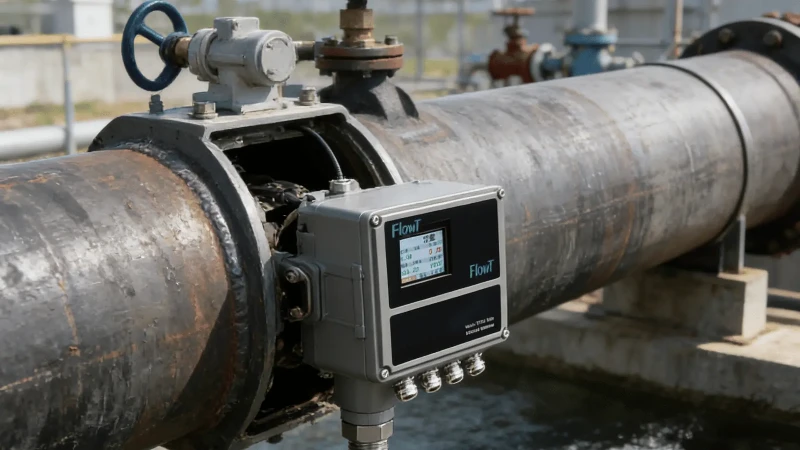

2-stsenariy: 24 dyuymli magistralda shahar suv taqsimoti - doimiy monitoringi
Suv ta'minoti tarmog'iga katta magistral magistralda doimiy oqim monitoringi kerak edi. Suv o'tkazuvchan (shahar ta'minoti) edi va kommunal xizmat o'rnatish uchun texnik xizmat ko'rsatish oynasini rejalashtirgan. Oʻrnatish magnit oʻlchagich tanlandi, chunki u quvur oʻlchami uchun toʻliq{2}}magʻmetrga qaraganda ancha arzon narxda doimiy, barqaror oʻlchash nuqtasini taklif qildi. Tegishli to'g'ridan-to'g'ri ishga tushirish va rejalashtirilgan texnik xizmat ko'rsatish uchun yuqorida{4}}yerdan yuqoridagi valf kamerasi orqali kirish imkoniyati mavjud bo'lsa, o'rnatish magnit o'lchagich uch yildan ortiq vaqtdan beri ishonchli ishlaydi.
3-stsenariy: Eski masshtabli po‘lat quvurga o‘rnatilgan qisqich- dastlabki nosozlik, keyin muvaffaqiyat
Texnologik qurilma 20+ yil xizmat qilgan 16-dyuymli po‘lat quvurga ultratovush o‘lchagichga qisqichni-o‘rnatishga urindi. Dastlabki o'qishlar zaif signal kuchi bilan beqaror edi. Tekshiruv hujjatlashtirilmagan og'ir ichki miqyosni aniqladi. Z{8}}mos (to'g'ridan-to'g'ri) transduser konfiguratsiyasiga o'tgandan so'ng, tuzatilgan devor qalinligi o'lchovlarini kiritgandan va signalning kuchayishini sozlashdan so'ng, hisoblagich barqaror, takrorlanadigan ko'rsatkichlarni ishlab chiqardi. Dars: qisqich qiyin quvurlarda ishlaydi, lekin faqat o'rnatuvchi quvurni to'g'ri tavsiflash uchun vaqt ajratganda.
4-stsenariy: Har ikkala variant ham yaroqli bo‘lganida, kondensator suviga - mag‘zini soling
Katta ma'lumotlar markaziga kondensator suv aylanishida doimiy oqim monitoringi kerak edi. Suv o'tkazuvchan, quvur 14-dyuymli va maxsus xizmat ko'rsatish ombori qulay kirish imkonini berdi. Ultratovushdagi ikkala qisqich-va oʻrnatish magnitlari ham texnik jihatdan yaroqli edi. Jamoa kiritish magnit o'lchagichni tanladi, chunki monitoring doimiy edi, texnik xizmat ko'rsatishga kirish allaqachon rejalashtirilgan edi va eski quvur qoplamasi ularni ultratovush signalining uzoq muddatli barqarorligiga ishonchini kamaytirdi. O'rnatish magnit o'lchagich rejalashtirilgan parvarishlash oynasida issiq musluk orqali o'rnatildi.
TSS
Ultrasonik oqim o'lchagichdagi qisqich-qo'yish magnit o'lchagichga qaraganda aniqroqmi?
Majburiy emas. Ikkalasi ham to'g'ri sharoitlarda yaxshi aniqlikka erisha oladi. To'g'ri o'rnatilgan{2}}toza, to'liq quvurli ilovada ultratovush o'lchagichdagi qisqich-±1% yoki undan ko'proq natija berishi mumkin. Tegishli to'g'ridan-to'g'ri yugurish bilan o'tkazuvchan suvga o'rnatish magnit o'lchagich mos kelishi mumkin. Asosiy oʻzgaruvchi qaysi texnologiyaning “aniqroq” ekanligida emas - qaysi biri maxsus quvur, suyuqlik va oʻrnatish sharoitlariga mos kelishidir.
Barcha ilovalarda-ultratovushli qisqich o'rnini bosa oladimi?
Yoʻq. Oʻtish vaqtidagi qisqich-vaqt oʻlchagichlari-toʻla quvur ichidagi toza suyuqlik orqali barqaror akustik yoʻlga bogʻliq. Agar quvur qisman to'ldirilgan bo'lsa, akustik yo'l yomon yoki suyuqlik juda ko'p zarrachalar yoki pufakchalarni olib yursa, qisqich- ishonchli ishlamasligi mumkin. Bunday hollarda, agar suyuqlik o'tkazuvchan bo'lsa, - elektromagnit o'lchagich kuchliroq tanlov bo'lishi mumkin.
Elektromagnit o'lchagich o'tkazuvchan suyuqlikni talab qiladimi?
Ha. Bu barcha elektromagnit oqimlarni o'lchash uchun asosiy ish talabidir. Suyuqlik etarli darajada o'tkazuvchanlikka ega bo'lmasa, hisoblagich o'lchanadigan signalni yarata olmaydi. Aksariyat suv{3}}suyuqliklari yetarlicha o‘tkazuvchanlikka ega, lekin har doim -, ayniqsa demineralizatsiyalangan suv, yuqori-tozalikdagi texnologik suv yoki suvsiz suyuqliklar uchun - tekshiring.
HVAC sovutilgan suv va kondensator suvini qayta jihozlash uchun qaysi variant yaxshiroq?
Sovutilgan suv yoki kondensatorli suv tizimlarini o'z ichiga olgan HVAC ta'mirlash loyihalarining aksariyatida ultratovushli qisqich-ko'proq amaliy tanlovdir, chunki uinvaziv bo'lmagan-va odatda yopilishdan qochadi. Bu, ayniqsa, mexanik tizimning uzilishi yuqori operatsion xarajatlarga olib keladigan ishg'ol qilingan binolarda juda muhimdir. Shu bilan birga, quvur to'la bo'lishi kerak, suv etarli darajada toza bo'lishi kerak va quvur sirtining holati yaxshi akustik ulanishga imkon berishi kerak.
O'chirish mumkin bo'lmaganda qaysi hisoblagich yaxshiroq?
Odatda ultratovush qurilmasidagi qisqich-, agar o'chirish mumkin bo'lmasa, afzalroq tanlovdir. U tashqi tomondan quvurga kirmasdan o'rnatiladi. Ba'zi o'rnatish magnit o'lchagichlari tizimni to'liq o'chirmasdan issiq teginish orqali o'rnatilishi mumkin, ammo issiq teginish xarajatlarni, xavfsizlikni rejalashtirishni va maxsus jihozlarni oshiradi. Ko'pgina{4}}o'chirish holatlari uchun ultratovushga-siqish oddiy va xavfsizroq yo'ldir.
To'g'ridan-to'g'ri yugurish uchun odatiy-talab nima?
Optimal aniqlik uchun-ultratovush o'lchagichlardagi qisqichlar odatda yuqorida 10-20 diametrli quvur diametri va quyi oqimda 5 diametr kerak bo'ladi. O'rnatish magnit o'lchagichlari oqimga qarab 20 yoki undan ortiq diametrni talab qilishi mumkin, chunki bitta nuqta o'lchovi oqim profilining buzilishlariga nisbatan sezgirroqdir. Dar joylarda, oqim konditsionerlari ba'zan - ga yordam berishi mumkin, ammo eng yaxshi yondashuv boshidan to'g'ri quvurli o'rnatish joyini tanlashdir. O'rnatish bo'yicha batafsil ko'rsatmalar uchun bizning maqolamizga qarangultratovushli oqim o'lchagichni o'rnatishga ta'sir qiluvchi omillar.
Qadimgi yoki o'lchamdagi quvurlarda ultratovush o'lchagichda qisqich-foydalansam bo'ladimi?
Ha, lekin qo'shimcha ehtiyotkorlik bilan. Og'ir ichki o'lchov quvur devorining samarali xususiyatlarini o'zgartiradi va ultratovush signalini o'zlashtirishi yoki tarqatishi mumkin. Transduserni o'rnatish konfiguratsiyasini (masalan, V-o'rnatishdan Z-o'rnatishga) o'zgartirishingiz, signal parametrlarini sozlashingiz va haqiqiy devor qalinligini o'lchashingiz kerak bo'lishi mumkin. Agar o'lchov juda jiddiy bo'lsa, signal ishonchli o'lchash uchun juda zaif bo'lishi mumkin. Bunday hollarda quvur devorini to'liq chetlab o'tadigan qo'shimcha magnit o'lchagich eng yaxshi variant bo'lishi mumkin.
Xulosa
Ultrasonik va oʻrnatilgan elektromagnit oqim oʻlchagichlardagi qisqichlar- ikkalasi ham tasdiqlangan, foydali texnologiyalar -, lekin ular turli oʻlchov tamoyillari va turli qoʻllash kuchlari asosida qurilgan.
Ultratovushli qisqich-invaziv bo'lmagan, o'chirilmasdan{2}}o'rnatilgan oqimni o'lchash uchun tabiiy tanlovdir, ayniqsa toza suyuqlik tashuvchi to'liq quvurlarda. U vaqtinchalik tadqiqotlar, HVAC qurilish tizimlari, energiya auditlari va o'rnatishning soddaligi haqiqiy iqtisodiy ahamiyatga ega bo'lgan har qanday loyihada ustundir. To'liq imkoniyatlar to'plamini ko'rib chiqingultratovushli oqim o'lchagich mahsulot liniyasi.
O'rnatish elektromagnit oqim o'lchagichlari kuchli va ishonchli variant bo'lib qoladi, bu erda suyuqlik o'tkazuvchan bo'lib, doimiy o'lchash nuqtasi intruziv o'rnatish bilan qabul qilinadi. Ko'pgina suv tizimi va shahar ilovalarida ular, ayniqsa, katta quvur diametrlarida -ajoyib uzoq muddatli - qiymat beradi. Bizningelektromagnit oqim o'lchagich mahsulotlarimavjud konfiguratsiyalar uchun.
To'g'ri tanlov suyuqlik xususiyatlariga, quvur sharoitlariga, o'rnatish cheklovlariga, to'g'ridan-to'g'ri{0}}sozlanishiga va o'lchash maqsadlariga bog'liq. Qaysi texnologiya universal ekanligini so'rash o'rniga, qaysi biri haqiqiy ishga - haqiqiy suyuqlik, haqiqiy quvur va haqiqiy ish sharoitlariga - yaxshiroq mos kelishini so'rang.
Qaysi texnologiya ilovangizga mos kelishiga ishonchingiz komil bo'lmasa,ilova muhandislik guruhimizga murojaat qilingbepul maslahat uchun. Biz yuzlab loyihalarga hisoblagich va dastur o'rtasidagi moslikni topishga yordam berdik.
Adabiyotlar va qo'shimcha o'qish
Tashqi havolalar:
Emerson -Magnit oqim o'lchagichlar nazariyasi
KOBOLD AQSH -Oqim o'lchagichlar uchun to'g'ridan-to'g'ri yugurish nima?
ONICON -Ultrasonik tranzit vaqti texnologiyasi tushuntirildi
Vikipediya -Ultrasonik oqim o'lchagich
Analog qurilmalar -Elektromagnit oqim o'lchagichlar: dizaynni hisobga olish
Saytimizdagi tegishli maqolalar:
Ultrasonik oqim o'lchagichlarda{0}}qisqich nima uchun ishlatiladi?
Ultrasonik oqim o'lchagichlar qanday ishlaydi?
Ultrasonik oqim o'lchagichning ishlash printsipi
Elektromagnit oqim o'lchagichni tanlashda asosiy fikrlar
Ultrasonik oqim o'lchagich va elektromagnit oqim o'lchagich
Ko'rib chiqqan:FLOWT ilovalar muhandislik jamoasi |Oxirgi yangilangan:2026 yil mart
